सिंहावलोकन

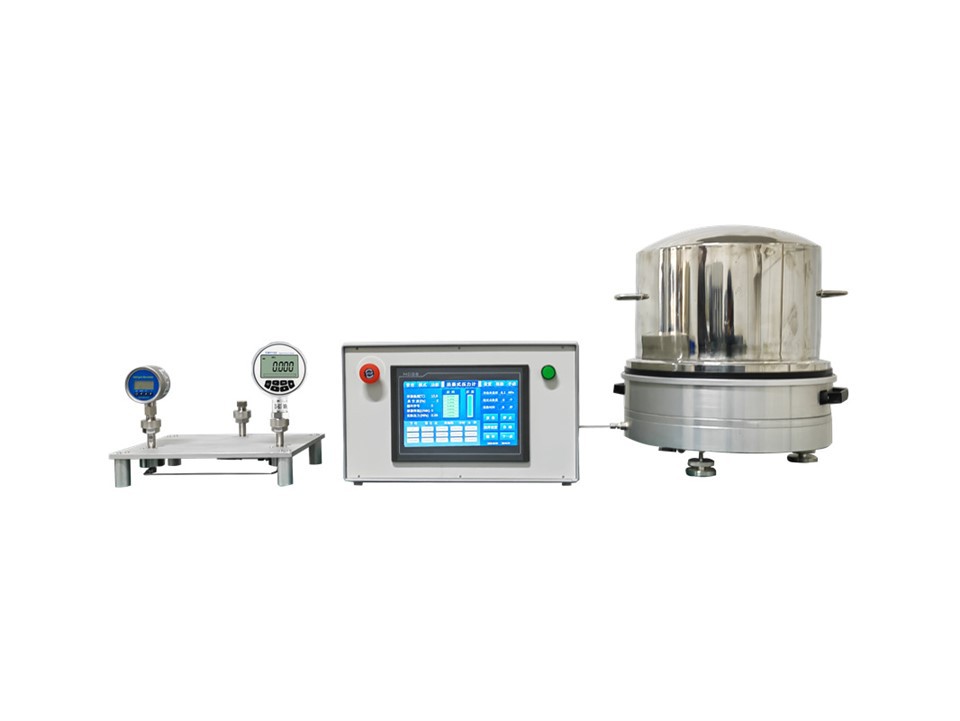

वायवीय स्वचालित डेड वेट परीक्षक, सामान्य वायवीय मृत वजन परीक्षक की नींव पर निर्मित, माप प्रणाली में एक पूर्ण दबाव वातावरण पेश करने के लिए एक वैक्यूम पंप और एक वैक्यूम कक्ष जैसे घटकों को शामिल करता है, जिससे पूर्ण दबाव की माप को सक्षम किया जाता है।
यह मॉडल मुख्य रूप से एक पिस्टन प्रणाली, समर्पित भार, एक दबाव परीक्षक, एक वैक्यूम कक्ष और एक गैस स्रोत से बना है। कार्यशील माध्यम के रूप में गैस का उपयोग करना,वायवीय स्वचालित मृत वजन परीक्षकगेज दबाव और पूर्ण दबाव दोनों को कैलिब्रेट कर सकता है। पिस्टन सिस्टम के तीन सेट एक विस्तृत माप सीमा और उच्च परिशुद्धता प्रदान करते हैं। पिस्टन रॉड और पिस्टन सिलेंडर दोनों टंगस्टन कार्बाइड से बने होते हैं, जिससे यह सुनिश्चित होता है कि पिस्टन उत्कृष्ट संक्षारण प्रतिरोध, पहनने के प्रतिरोध, अच्छी स्थिरता और लंबी सेवा जीवन प्रदर्शित करता है।
अनुप्रयोग
- अंशांकन प्रयोगशालाएँ
- एवियोनिक्स/एयरोस्पेस उपकरण निर्माता
- परिशुद्धता दबाव सेंसर निर्माता
- अंशांकन सेवा कंपनियाँ और सेवा उद्योग
विशेषताएँ
1. उच्च सटीकता वाला पिस्टन
अत्यधिक उच्च दबाव के तहत पिस्टन असेंबली के विरूपण को कम करने, सटीकता में प्रभावी ढंग से सुधार करने के लिए उच्च {{0}लोचदार मापांक टेम्पर्ड सिरेमिक और टंगस्टन कार्बाइड को पिस्टन सामग्री के रूप में चुना जाता है।
2. कम वजन
भार संयोजनों की न्यूनतम मात्रा के साथ निर्धारित द्रव्यमान को प्राप्त करने के लिए द्विआधारी द्रव्यमान भार और समान - द्रव्यमान भार के संयोजन को अपनाना। भार सामग्री के रूप में गैर {{2 }}चुंबकीय स्टेनलेस स्टील का उपयोग किया जाता है, जिसमें उत्कृष्ट संक्षारण प्रतिरोध और घिसाव प्रतिरोध होता है।
3. स्वचालित लोडिंग वजन
वजन की स्वचालित लोडिंग/अनलोडिंग के लिए वायवीय मैनिपुलेटर को अपनाना, विद्युत चुम्बकीय हस्तक्षेप से बचना और आवश्यक द्रव्यमान के साथ वजन की स्थिर और तेजी से लोडिंग/अनलोडिंग को सक्षम करना।
विवरण
- गैस पिस्टन प्रणाली को परमाणु स्तर के सामग्री इंजेक्शन और नैनोस्केल प्लानेराइजेशन प्रक्रियाओं का उपयोग करके संसाधित किया जाता है, जिससे यह सुनिश्चित होता है कि गैस पिस्टन लगातार 30 से अधिक कार्य दिवसों तक घूर्णी संवेदनशीलता बनाए रखता है।
- आवश्यक द्रव्यमान के साथ वजन के संयोजन की स्वचालित रूप से गणना की जा सकती है और लोड किया जा सकता है, जिससे माप सीमा के भीतर किसी भी दबाव बिंदु (वजन संयोजन के अनुरूप) के स्किप- प्रकार के लोडिंग की अनुमति मिलती है। वजन लोड करने/उतारने का समय 3 सेकंड से अधिक नहीं होना चाहिए।
- दबाव बनाना, पकड़ना और दबाव छोड़ना एक एकल बटन ऑपरेशन के माध्यम से स्वचालित रूप से प्राप्त किया जा सकता है।
- पूर्ण दबाव गैस डेड वेट परीक्षक में, एक वैक्यूम वातावरण बनाने के लिए एक स्टेनलेस स्टील कवर का उपयोग किया जाता है, जो लंबी सेवा जीवन, उच्च विश्वसनीयता और बेहतर वायु जकड़न सुनिश्चित करता है।
- वज़न को एक ही बटन ऑपरेशन से उठाया जा सकता है, जिससे पिस्टन असेंबली को अलग करने में सुविधा होती है और सुविधा और दक्षता सुनिश्चित होती है।
- पिस्टन की स्थिति, पिस्टन का तापमान और वजन घूमने की गति जैसे मापदंडों को वास्तविक समय में महसूस और प्रदर्शित किया जा सकता है।
- तापमान, वायु उछाल और तरल स्तर के अंतर जैसे मापदंडों को समायोजित करके सिस्टम त्रुटियों को ठीक किया जा सकता है और मुआवजा दिया जा सकता है।
- सभी वजन लोडिंग और अनलोडिंग के दौरान बिना किसी घिसाव के समकालिक रूप से घूमते हैं, जिससे वजन माप की दीर्घकालिक सटीकता सुनिश्चित होती है।
- बुद्धिमान नियंत्रण एल्गोरिथ्म को नियोजित किया जाता है, जिसके परिणामस्वरूप दबाव से पिस्टन की स्थिति तक कम स्थिरीकरण समय होता है, और नियंत्रण प्रणाली उच्च मजबूती प्रदर्शित करती है।
- चेक पॉइंट या तो मैन्युअल रूप से इनपुट किए जा सकते हैं या स्वचालित रूप से जेनरेट किए जा सकते हैं।
- विस्तार इंटरफेस से सुसज्जित, यह मजबूत स्केलेबिलिटी प्रदान करता है।
- सुरक्षा सुरक्षा उपकरणों को कॉन्फ़िगर किया गया है, जिनमें शामिल हैं: पिस्टन प्रणाली विरोधी -रॉड सुरक्षा, गलत संचालन सुरक्षा आदि।
काम करने की स्थिति
|
पर्यावरण का तापमान |
(20)1) डिग्री |
|
सापेक्षिक आर्द्रता |
लगातार तापमान, आरएच< 80% |
|
आवृत्ति |
50.हर्ट्ज |
|
बिजली आपूर्ति वोल्टेज |
एसी 220V |
संरचना और आयाम
- पीआर-ZDQJ006
|
परियोजना |
विशेष विवरण |
|
|
दबाव माप सीमा |
(10~600)kPa |
|
|
अनिश्चितता |
0.005% से कम या उसके बराबर |
|
|
कामकाजी माध्यम |
उच्च-शुद्धता नाइट्रोजन |
|
|
पिस्टन सामग्री |
टंगस्टन कार्बाइड |
|
|
तौल |
सामग्री |
गैर-चुंबकीय स्टेनलेस स्टील |
|
नाममात्र दबाव (केपीए) |
10;20;40;80;160;320 |
|
|
नाममात्र द्रव्यमान (किग्रा) |
10;20;40;80;160;320 |
|
|
वज़न की मात्रा |
6 |
|
|
दबाव आउटपुट इंटरफ़ेस |
3/4-16यूएनएफ (अनुकूलन योग्य) |
|
|

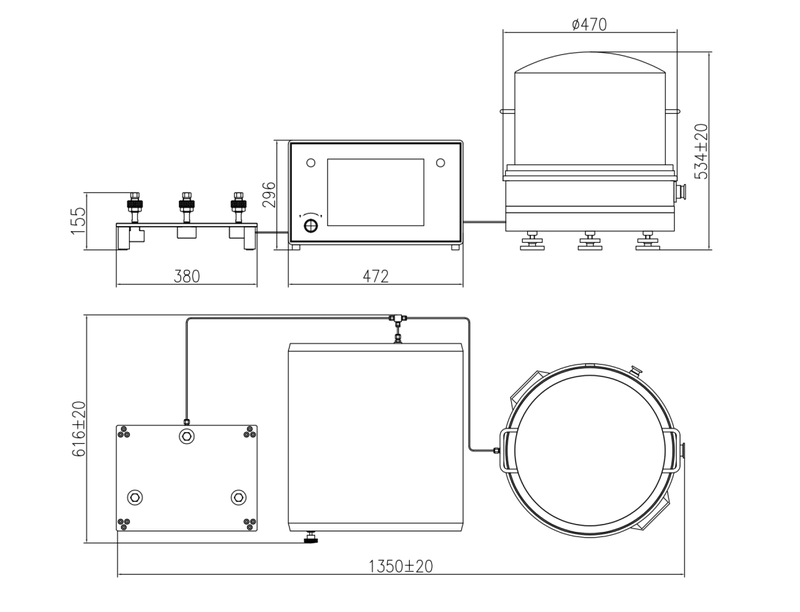

DIMENSIONS |
|
|
|

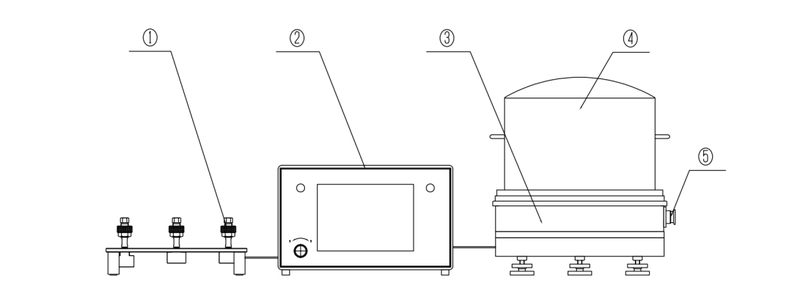

योजनाबद्ध आरेख |
① गेज कनेक्टिंग प्लेटफॉर्म ② दबाव नियंत्रण प्रणाली ③ वजन लोडिंग प्रणाली ④ वैक्यूम चैम्बर ⑤ वैक्यूम पोर्ट |
|
- पीआर-ZDQJ06
|
परियोजना |
विशेष विवरण |
|
|
दबाव माप सीमा |
(100~6000)kPa |
|
|
अनिश्चितता |
0.005% से कम या उसके बराबर |
|
|
कामकाजी माध्यम |
उच्च-शुद्धता नाइट्रोजन |
|
|
पिस्टन सामग्री |
टंगस्टन कार्बाइड |
|
|
तौल |
सामग्री |
गैर-चुंबकीय स्टेनलेस स्टील |
|
नाममात्र दबाव (केपीए) |
0.5;1;2;4;8;16 |
|
|
नाममात्र द्रव्यमान (किग्रा) |
100;200;400;800;1600;3200 |
|
|
वज़न की मात्रा |
6 |
|
|
दबाव आउटपुट इंटरफ़ेस |
3/4-16यूएनएफ (अनुकूलन योग्य) |
|
|
DIMENSIONS |
|
|
|
योजनाबद्ध आरेख |
① गेज कनेक्टिंग प्लेटफॉर्म ② दबाव नियंत्रण प्रणाली ③ वजन लोडिंग सिस्टम ④ वैक्यूम चैम्बर ⑤ वैक्यूम पोर्ट |
|
सामान
- मुख्य सहायक उपकरण
|
वस्तु |
मात्रा और मॉडल |
|
वजन लोडिंग प्रणाली |
1 सेट |
|
दबाव निर्माण प्रणाली |
1 सेट |
|
तौल |
1 सेट (विवरण के लिए अंशांकन प्रमाणपत्र या फ़ैक्टरी अंशांकन रिकॉर्ड देखें) |
|
पिस्टन प्रणाली |
1 सेट (छोटे एल्यूमीनियम मिश्र धातु मामले में) |
|
पिस्टन को अलग करने का उपकरण |
1 सेट (3 टुकड़े) |
|
परीक्षण अंशांकन आधार के अंतर्गत उपकरण |
1 टुकड़ा |
|
पावर कॉर्ड |
1 टुकड़ा |
|
वायु कंप्रेसर (वायु पंप) |
1 सेट |
|
हेक्स रिंच |
1 सेट |
|
डायसुओक्टाइल सेबाकेट |
1 बोतल |
|
समायोज्य रिंच |
1 टुकड़ा (12 इंच, 34 मिमी उद्घाटन) |
|
उपयोगकर्ता पुस्तिका |
1 प्रति |
|
अनुमोदन प्रमाणपत्र |
1 प्रति |
|
अंशांकन प्रमाणपत्र |
1 प्रति |
- कमज़ोर हिस्से
|
वस्तु |
विशेष विवरण |
मात्रा |
|
वायु नली |
Φ6MM |
10.मीटर (मानार्थ) |
|
चरखी बेल्ट |
Φ5 (कुंडलाकार) |
1 टुकड़ा (मानार्थ) |
|
गेज कनेक्टिंग सीट सील रिंग |
Φ12 (OD) × 2.5 (60 और 250MPa के लिए विशेष) |
20.टुकड़े (मानार्थ) |
|
पिस्टन नीचे सील की अंगूठी |
Φ16 (ओडी) × 2.5 (60एमपीए के लिए विशेष) |
20.टुकड़े (मानार्थ) |
|
Φ8.6 (ओडी) × 1.8 (250 और 500 एमपीए के लिए विशेष) |
20.टुकड़े (मानार्थ) |
वायवीय स्वचालित डेड वेट परीक्षक के मानक
- JJG1086-2013गैस पिस्टन दबाव नापने का यंत्र
संपूर्ण उपकरण के लिए परिवहन आयाम
|
उत्पाद मॉडल |
परिवहन आयाम (लंबाई×चौड़ाई× ऊंचाई मिमी) |
कुल वजन (किग्रा) |
||
|
दबाव निर्माण प्रणाली (ठोस लकड़ी मिश्रित पैनल) |
वजन लोडिंग प्रणाली (ठोस लकड़ी मिश्रित पैनल) |
वज़न का मामला (विमानन मामला) |
||
|
पीआर-ZDQJ006 |
580×900×610 |
700×700×930 |
690×450×340 |
150 |
|
पीआर-ZDQJ06 |
150 |
|||
हम इस दस्तावेज़ की सटीकता सुनिश्चित करने का प्रयास करते हैं। हालाँकि, बाज़ार के विकास और उत्पाद सुधारों के कारण, सामग्री को बिना पूर्व सूचना के अपडेट किया जा सकता है। छवियां केवल संदर्भ के लिए हैं, वास्तविक उत्पाद भिन्न हो सकते हैं।
डाउनलोड करना
उत्पाद विवरण प्रदान किया गया
चयन संबंधी जानकारी
हमसे संपर्क करें
+8618202956927
sales@creatwit.com
|
नमूना |
पीआर-ZDQJ006 |
पीआर-ZDQJ06 |
|
|
शृंखला |
वैक्यूम 06 श्रृंखला |
वैक्यूम 60 श्रृंखला |
|
|
दबाव माप सीमा (केपीए) |
10~600 |
100~6000 |
|
|
न्यूनतम दबाव अंतराल (केपीए) |
10 |
100 |
|
|
ऊपरी माप सीमा (केपीए) |
600 |
6000 |
|
|
निचली माप सीमा (केपीए) |
10 |
100 |
|
|
उच्चतम सटीकता |
0.005% |
0.005% |
|
|
नाममात्र पिस्टन क्षेत्र (सेमी2) |
5 |
0.5 |
|
|
लटकती हुई टोकरी और पिस्टन |
नाममात्र द्रव्यमान (किग्रा) |
0.5 |
0.5 |
|
नाममात्र दबाव (केपीए) |
10 |
100 |
|
|
कुल वजन |
100 किग्रा (वजन और वैक्यूम पंप को छोड़कर) |
100 किग्रा (वजन और वैक्यूम पंप को छोड़कर) |
|
|
समग्र आयामों की अधिकतम सीमा |
600×1500×520मिमी |
600×1500×520मिमी |
|
|
कामकाजी माध्यम |
उच्च-शुद्धता नाइट्रोजन |
||
|
टिप्पणी: 1) पूर्ण दबाव मोड में संचालन करते समय, वजन कार्य कक्ष के भीतर वैक्यूम 5 पा से कम या उसके बराबर तक पहुंच सकता है (एक आणविक पंप की सिफारिश की जाती है)। 2) वजन लोड करना/हटाना वायवीय रूप से नियंत्रित होता है और इसके लिए एक संपीड़ित वायु स्रोत की आवश्यकता होती है जो साफ, सूखा और संक्षारक गैसों से मुक्त हो। हवा का दबाव 0.5 एमपीए से अधिक या उसके बराबर होना चाहिए (0.2 एमपीए और वायु स्रोत के अधिकतम आउटपुट दबाव के बीच समायोज्य)। 3) अधिकतम सीमा समग्र आयाम (एल×डब्ल्यू×एच मिमी): "लंबाई" आयाम उस माप को संदर्भित करता है जब ऑपरेटर उपकरण का सामना करता है। |
|||
