सिंहावलोकन

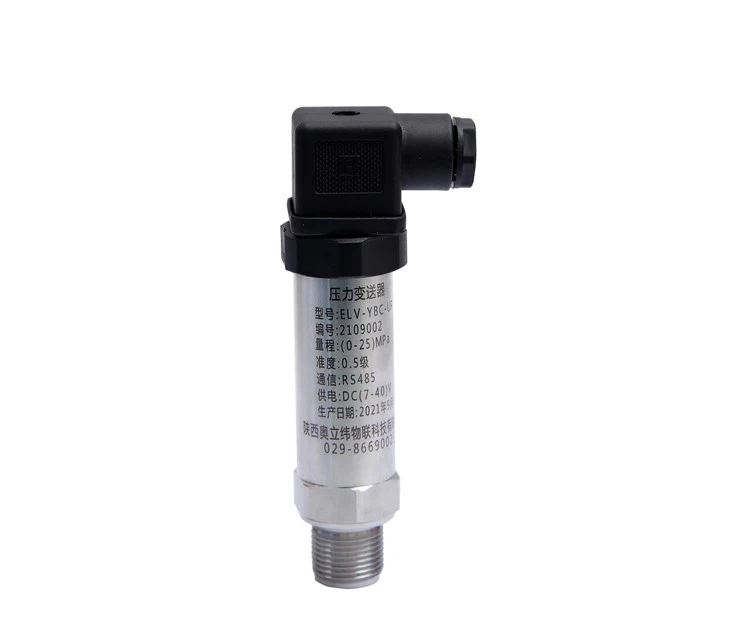

ईएलवी पीजो-प्रतिरोधक दबाव ट्रांसमीटरसामान्य पीजो {{0}प्रतिरोधक दबाव ट्रांसमीटर की श्रृंखला हमारी कंपनी द्वारा विकसित और उत्पादित की जाती है, यह एक प्रकार का पीजो {{1}प्रतिरोधक दबाव ट्रांसमीटर है जिसे शून्य और पूर्ण -स्केल आउटपुट पर समायोजित किया जा सकता है।
यह उच्च स्थिरता, उच्च विश्वसनीयता पीज़ो {0}प्रतिरोधक दबाव सेंसर और उच्च {{1} प्रदर्शन ट्रांसमीटर समर्पित सर्किट का उपयोग करता है, और प्रदर्शन स्थिर और विश्वसनीय है। इस दबाव ट्रांसमीटर का उपयोग द्रव दबाव का पता लगाने और नियंत्रण के लिए पेट्रोलियम, रसायन, बिजली, जल विज्ञान, भूविज्ञान और अन्य उद्योगों में व्यापक रूप से किया जा सकता है।
ईएलवी पीजो-प्रतिरोधक दबाव ट्रांसमीटर की विशेषताएं
विश्वसनीय, सुरक्षित और उपयोग में आसान
शॉर्ट सर्किट सुरक्षा और रिवर्स पोलरिटी सुरक्षा
मापने योग्य गेज दबाव, पूर्ण दबाव और सील संदर्भ दबाव
ईएलवी पीजो-प्रतिरोधक दबाव ट्रांसमीटर के अनुप्रयोग
पेट्रोलियम, रासायनिक उद्योग, विद्युत शक्ति
शहरी जल आपूर्ति, जलवैज्ञानिक अन्वेषण
हाइड्रोलिक उद्योग
रूपरेखा संरचना:(इकाई: मिमी)
हिर्शमैन केबल
बिजली का संपर्क
|
नत्थी करना |
2-वायर |
3-तार |
|
1 |
(+V) |
(+V) |
|
2 |
(0V/+आउट) |
(जीएनडी) |
|
3 |
व्यर्थ |
(+बाहर) |
|
नत्थी करना |
2-वायर |
3-तार |
|
1 |
(+V) |
(+V) |
|
2 |
(0V/+आउट) |
(जीएनडी) |
|
3 |
व्यर्थ |
(+बाहर) |
आदेश की जानकारी
|
ईएलवी |
यूनिवर्सल पीज़ो-प्रतिरोधक दबाव ट्रांसमीटर |
||||||
|
|
श्रेणी |
दबाव सीमा: -0.1MPa…0MPa-0.01 MPa…100MPa |
|||||
|
［0-X］KPa या MPa |
एक्स: वास्तविक दबाव सीमा |
||||||
|
कोड |
सिग्नल आउटपुट |
||||||
|
E |
4mA~20mA DC |
||||||
|
F |
1V~5V डीसी |
||||||
|
J |
0V~5V डीसी |
||||||
|
V |
0V~10V डीसी |
||||||
|
निर्माण सामग्री |
|||||||
|
कोड |
डायाफ्राम |
दबाव बंदरगाह |
आवास |
||||
|
22 |
एसएस 316एल |
एसएस |
एसएस |
||||
|
24 |
एसएस 316एल |
एसएस 316एल |
एसएस 316एल |
||||
|
कोड |
अन्य |
||||||
|
B1 |
प्लग कनेक्शन |
||||||
|
B2 |
केबल कनेक्शन |
||||||
|
पीसी3 |
फ्लश डायाफ्राम, G1/2 पुरुष |
||||||
|
पीसी5 |
फ्लश डायाफ्राम, M20×1.5 पुरुष |
||||||
|
C3 |
जी1/2 पुरुष |
||||||
|
C5 |
M20×1.5 पुरुष |
||||||
|
G |
गेज |
||||||
|
A |
निरपेक्ष |
||||||
|
S |
सीलबंद गेज |
||||||
|
ईएलवी -［0-100］kPa - ई - 22 - बी1C5जी पूरी विशिष्टता |
|||||||
|
दबाव पैरामीटर |
|||
|
श्रेणी |
-0.1MPa…0MPa~0.01 M…100MPa |
||
|
अधिक भार |
2 गुना @ एफएस 110 एमपीए (छोटा मान लें) |
||
|
दबाव का प्रकार |
गेज, निरपेक्ष या सीलबंद गेज |
||
|
विद्युत पैरामीटर |
|||
|
उत्पादन का प्रकार |
वर्तमान प्रकार |
वोल्टेज प्रकार |
|
|
बिजली की आपूर्ति |
9~30V डीसी |
12~30V डीसी |
|
|
उत्पादन में संकेत |
4mA-20mA DC(2 तार) |
0/1V~5/10V DC (3 तार) |
|
|
भार प्रतिरोध |
(U-9)/0.02 से कम या बराबर |
10k से अधिक या उसके बराबर |
|
|
इन्सुलेशन प्रतिरोध |
100MΩ,100V DC |
||
|
निर्माण पैरामीटर |
|||
|
आवास |
एसएस |
||
|
सेंसर |
एसएस 316एल |
||
|
एक प्रकार का अंगूठी |
विटॉन |
||
|
केबल |
पॉलीथीन के लिए ∅7.5 मिमी विशेष केबल |
||
|
संरक्षण वर्ग |
IP65(प्लग) |
आईपी68(केबल) |
|
|
परिवेश पैरामीटर |
|||
|
मीडिया प्रयोज्यता |
तरल पदार्थ जिसका एसएस 316एल और विटॉन से कोई संक्षारण नहीं होता |
||
|
मुआवजा तापमान |
-10 डिग्री -+80 डिग्री |
||
|
परिचालन तापमान |
-30 डिग्री -+80 डिग्री |
||
|
भंडारण तापमान |
-40 डिग्री -125 डिग्री |
||
|
प्रदर्शन पैरामीटर |
|||
|
शुद्धता |
±0.25％एफएस(सामान्य) |
±0.5％एफएस(अधिकतम) |
|
|
शून्य तापमान गुणांक |
0.03%एफएस/डिग्री (100kPa से कम या उसके बराबर); 0.02%एफएस/डिग्री (>100kPa) |
||
|
पूर्ण तापमान गुणांक |
0.03%एफएस/डिग्री (100kPa से कम या उसके बराबर); 0.02%एफएस/डिग्री (>100kPa) |
||
|
दीर्घकालिक स्थिरता |
±0.3%एफएस/वर्ष(अधिकतम) |
||
